Ce qu’il faut retenir : choisir la bonne gaine électrique pour l’extérieur dépend avant tout de son mode de pose (enterrée, apparente ou en façade), du contexte climatique et des normes en vigueur. Un mauvais choix expose les câbles aux UV, à l’humidité et aux chocs, avec des risques électriques réels à la clé.
Protéger un câble à l’extérieur n’a rien d’anodin. Contrairement à l’intérieur d’un logement, les installations extérieures affrontent des écarts de température de parfois 60 à 70 °C entre été et hiver, des UV intenses, l’humidité permanente et les chocs mécaniques. Bien choisir sa gaine dès le départ évite de reprendre toute une tranchée ou un chemin de câbles quelques années plus tard, une erreur que de nombreux propriétaires ont vécue. Voici un tour complet, du choix du matériau jusqu’à la pose finale.
Sommaire
- Les différents types de gaines électriques extérieures
- Critères de choix selon votre contexte de pose
- Normes et réglementations applicables en extérieur
- Guide d’installation pratique étape par étape
- Prix, accessoires et où acheter
- FAQ : gaine électrique extérieure, choix et installation
Les différents types de gaines électriques extérieures
La gaine TPC (Tube en Plastique Corrugué) enterrée
La gaine TPC, aussi appelée fourreau enterré, est la solution la plus répandue pour les passages souterrains en extérieur. Sa structure annelée en polyéthylène haute densité (PEHD) lui confère une excellente résistance à l’écrasement sous la pression du sol, ainsi qu’une très bonne résistance chimique aux acides et aux bases que l’on peut rencontrer dans certains types de terres. Elle est reconnaissable à sa couleur rouge obligatoire pour les câbles de distribution électrique, ou bleue pour l’eau, une convention que respectent tous les installateurs sérieux.
Son diamètre extérieur varie généralement entre 40 et 160 mm selon les applications, ce qui diffère nettement des gaines d’intérieur dont la plage habituelle s’arrête à 63 mm. Elle se vend en couronnes de 25 m, 50 m ou en barres rigides de 6 m pour les gros diamètres. Sa plage de température d’utilisation s’étend de -20 °C à +60 °C environ, ce qui couvre sans difficulté la quasi-totalité des régions françaises.
La gaine TPC est conçue pour être enterrée, pas posée en apparent au soleil. Exposée aux UV sans protection, le polyéthylène vieillit mal : il devient cassant en 3 à 5 ans selon l’exposition. Pour une pose en saillie ou en façade, il faudra se tourner vers d’autres solutions.
La gaine ICTA et la gaine ICA pour l’extérieur
La gaine ICTA (Isolant Cintrable Transversalement Élastique Annelé) est la plus polyvalente du marché. Double paroi, surface extérieure lisse et âme intérieure annelée : cette conception facilite le glissement des câbles lors du tirage tout en offrant une résistance aux chocs classée IK07 à IK08 selon les références. Elle supporte des températures de -25 °C à +60 °C, ce qui la rend utilisable en montagne comme sur le littoral.
La gaine ICA (Isolant Cintrable Annelé), parfois confondue avec la précédente, est en réalité sa cousine moins robuste : simple paroi annelée, résistance mécanique inférieure et absence de l’élasticité transversale. Elle convient surtout à un usage intérieur ou à des passages protégés. L’utiliser en extérieur exposé constitue une erreur fréquente : elle n’offre pas la même protection UV ni la même longévité sous les intempéries.
Ne confondez pas ICA et ICTA : la différence de résistance mécanique entre les deux suffit à remettre en cause la conformité d’une installation extérieure dans le temps.
Le conduit annelé DuoGliss et les gaines à haute résistance
Parmi les produits à double paroi renforcés, le conduit DuoGliss de Legrand (référence 4433) est souvent cité en exemple dans les installations professionnelles. Sa double peau offre une résistance mécanique IK10. C’est la valeur maximale de la classification IK, correspondant à une résistance à un choc de 20 joules. Sa surface extérieure lisse facilite la mise en œuvre en tranchée tout en réduisant les risques de coincement lors du tirage de câble.
Ces gaines renforcées coûtent sensiblement plus cher que les TPC classiques, mais leur durée de vie peut atteindre 30 à 40 ans en pose enterrée lorsque les conditions de mise en œuvre sont respectées, contre 15 à 20 ans pour une gaine standard en polyéthylène simple paroi dans une terre acide ou très humide.
Les conduits rigides en PVC et en acier pour pose apparente
Pour une gaine électrique extérieure apparente. En façade, sous un préau ou le long d’un mur exposé. Les conduits rigides en PVC gris sont la solution la plus courante chez les particuliers. Ces tubes lisses, de diamètre 16, 20, 25 ou 32 mm, offrent une bonne tenue aux UV dans leur version stabilisée, et acceptent les peintures extérieures pour s’intégrer visuellement à la façade. Leur résistance aux chocs reste modeste (IK05 à IK07), ils ne conviennent donc pas à un passage très exposé aux impacts.
Les conduits en acier galvanisé ou inox s’imposent dans les environnements sévères : bord de mer avec embruns salés, ateliers industriels, zones exposées aux chocs répétés. Leur résistance mécanique est très supérieure (IK09 à IK10), mais leur prix grimpe rapidement, entre 8 et 20 €/ml selon le diamètre et le traitement de surface. Ils nécessitent aussi un soin particulier aux raccords et perçages, car toute coupure non rebouchée crée un point de corrosion sur l’acier galvanisé.
Critères de choix selon votre contexte de pose
Pose enterrée : profondeur, type de sol et protocole de pose
L’enterrement d’une gaine électrique reste la méthode la plus sûre et la plus durable, à condition de respecter les profondeurs minimales recommandées. La norme NF C 15-100 et les guides techniques des gestionnaires de réseau indiquent généralement une profondeur minimale de 50 cm en zone non carrossable (jardin, allée piéton) et de 80 cm à 1 m sous une voie de circulation de véhicules. En zone agricole, où des engins lourds peuvent travailler le sol, cette profondeur peut monter à 1,20 m.
La nature du sol influe directement sur le choix de la gaine. Une terre argileuse qui gonfle en hiver exerce des contraintes mécaniques supplémentaires sur le conduit : il faut alors privilégier une gaine à haute résistance à l’écrasement (classe de charge ≥ 450 N). Un sol très acide (pH < 5,5), comme dans certaines régions forestières, attaque plus rapidement le polyéthylène basse densité. Préférez une gaine PEHD ou une gaine TPC à paroi renforcée.
Un point souvent négligé : le grillage avertisseur rouge de 30 cm de large doit être posé dans la tranchée, à environ 20 cm au-dessus de la gaine. C’est une obligation réglementaire, pas une simple précaution. Ce grillage protège les câbles lors de futures fouilles ou terrassements, et son absence peut engager la responsabilité du propriétaire en cas d’accident.

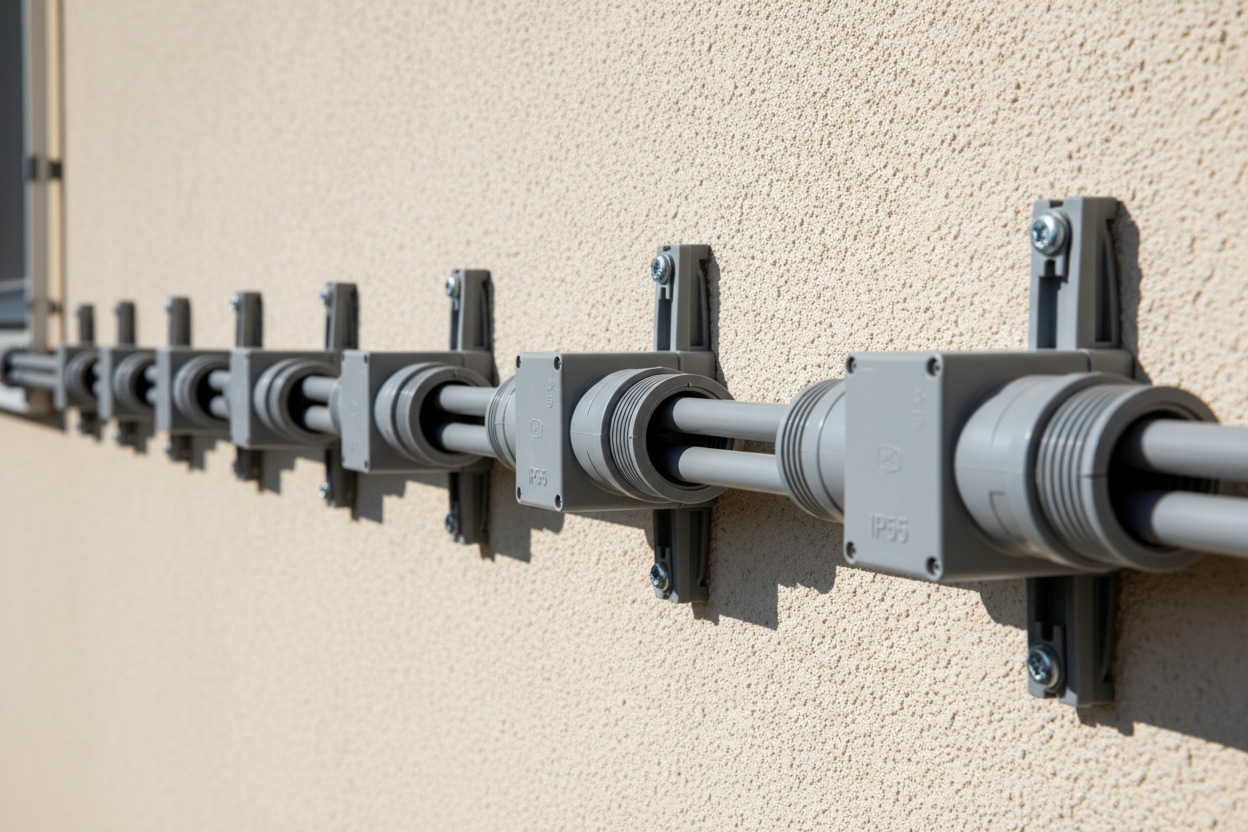

Pose en façade ou apparente : résistance UV et esthétique
Une gaine posée en façade extérieure subit en France entre 1 500 et 2 800 heures d’ensoleillement par an selon la région. Un conduit PVC sans stabilisation UV peut jaunir et se fragiliser en 2 à 3 ans dans le sud du pays, contre 7 à 10 ans dans le nord. Le choix d’un conduit IK07 minimum et avec stabilisation UV intégrée est indispensable pour toute pose apparente en extérieur.
La fixation joue aussi un rôle : des colliers trop espacés (au-delà de 60 cm pour les petits diamètres, 80 cm pour les plus grands) laissent le conduit fléchir sous son propre poids ou sous l’accumulation de givre, ce qui crée des points de contrainte qui fragilisent les raccords au fil du temps. Un collier posé trop serré sur un conduit PVC en plein soleil bloque la dilatation thermique : un conduit de 3 m peut se dilater de 3 à 4 mm entre 0 °C et 50 °C.
Pour une intégration esthétique réussie, il existe des conduits PVC en teintes neutres (gris clair, blanc, beige) compatibles avec les peintures de façade. La plupart des fabricants proposent également des moulures de façade avec couvercle clipsable, moins robustes mécaniquement qu’un conduit rigide mais bien plus discrètes sur un mur enduit.
Influence du climat sur la durabilité
Les zones littorales exposent les installations aux embruns chargés en sel, un facteur d’oxydation accéléré qui détériore le PVC ordinaire et corrode les fixations métalliques classiques. À moins de 5 km du littoral atlantique ou méditerranéen, privilégiez des conduits PVC avec additifs anti-sel ou des conduits en PEHD, et remplacez les colliers en acier ordinaire par des fixations en inox 316L ou en polyamide.
En montagne au-dessus de 1 000 m d’altitude, les cycles gel-dégel répétés sollicitent les matériaux différemment : un conduit PVC ordinaire peut craquer sous le gel profond si de l’eau a infiltré un raccord mal étanche. Les gaines ICTA à plage de température descendant à -40 °C sont conçues pour ces conditions. Certaines références spécifiques descendent même jusqu’à -50 °C pour les installations en haute montagne. En zone chaude (sud-est, DOM), c’est l’inverse : la chaleur prolongée à plus de 50 °C peut ramollir un conduit PVC de mauvaise qualité. Vérifiez toujours la température maximale d’emploi indiquée par le fabricant.
Nombre de câbles par diamètre : ne pas sous-dimensionner
Une erreur classique du bricoleur débutant consiste à choisir un diamètre de gaine trop juste, rendant le tirage difficile voire impossible sans endommager l’isolant des câbles. La règle courante en installation électrique fixe le taux de remplissage maximal à 50 % de la section utile de la gaine. Concrètement :
- Une gaine de 25 mm de diamètre intérieur accueille confortablement 2 à 3 câbles de 6 mm² ou 3 à 4 câbles de 2,5 mm².
- Une gaine de 40 mm permet de faire passer 3 à 4 câbles de 10 mm² ou une multitude de petits câbles de signal ou domotique.
- Une gaine de 63 mm est adaptée aux colonnes montantes ou aux alimentations triphasées de machines extérieures (pompe de piscine, portail motorisé, abri de jardin).
Prévoyez toujours une gaine légèrement surdimensionnée par rapport au besoin immédiat : ajouter un câble supplémentaire dans une gaine déjà tirée revient à reprendre toute la tranchée ou à poser un second conduit en parallèle.
Normes et réglementations applicables en extérieur
NF C 15-100 : les exigences spécifiques aux installations extérieures
La norme NF C 15-100 (mise à jour en 2010, avec des amendements ultérieurs) constitue le référentiel principal pour toutes les installations électriques des locaux d’habitation en France. Elle classe les locaux et volumes selon leur degré d’exposition à l’humidité et aux sollicitations mécaniques, ce qui détermine directement le type de gaine et de câble requis.
Pour les installations extérieures, la norme définit des indices de protection IP (protection contre la pénétration d’eau) et IK (résistance aux chocs mécaniques) minimaux selon le contexte. Une installation apparente en façade exposée aux projections d’eau doit au minimum satisfaire IP55 sur les équipements et les raccords, tandis qu’une installation enterrée bénéficie naturellement d’une protection plus élevée grâce au sol lui-même.
Pour les installations exposées à des risques de chocs, complétez votre choix de gaine extérieure en consultant notre article sur la gaine IK10 et sa résistance mécanique, qui vous permettra de renforcer la protection de vos câbles.
La norme impose également que les câbles enterrés soient de type U-1000 R2V (ou équivalent) pour les tensions jusqu’à 1000 V. Un câble H07VU ordinaire, conçu pour l’intérieur, ne peut légalement pas être enterré directement sans gaine adéquate. Et même dans une gaine, il reste préférable d’utiliser un câble adapté aux conditions humides.
DTU et réglementations complémentaires
Le DTU 70.1 complète la norme NF C 15-100 pour les installations de chauffage et climatisation, mais plusieurs documents techniques unifiés abordent les conditions de pose des câbles et conduits en milieu extérieur. Pour les travaux de génie civil associés (tranchées, traversées de murs), le DTU 20.1 (maçonnerie) et les règles de l’art locales s’appliquent au rebouchage et à l’étanchéité des traversées.
Pour les traversées de murs extérieurs, une manchon d’étanchéité ou un collier de traversée avec joint est obligatoire pour éviter les infiltrations d’eau par capillarité le long de la gaine. Ce point est souvent négligé lors des renovations rapides : l’eau s’infiltre dans le mur sur plusieurs centimètres, favorisant l’humidité et les problèmes structurels à terme.
La conformité à la NF C 15-100 n’est pas qu’une formalité administrative : en cas de sinistre, une installation non conforme peut entraîner un refus de prise en charge par l’assurance habitation.
Agrément et certification des gaines
Toutes les gaines vendues en France pour des usages électriques doivent porter un marquage CE et répondre aux normes EN 61386 (conduits pour systèmes de câbles) ou EN 50086. Ces normes définissent notamment les classes de résistance à l’écrasement (320, 450, 750 N ou plus), les températures d’utilisation et les résistances aux chocs en IK.
Méfiez-vous des gaines vendues en vrac sur certaines plateformes en ligne sans marquage clair : des tests menés par des associations de consommateurs ont montré que certaines références importées hors UE ne respectent pas les classes annoncées de résistance à l’écrasement, parfois de 30 à 50 % inférieures à la valeur indiquée. Pour une installation durable, achetez auprès d’un revendeur spécialisé ou d’un distributeur électrique agréé.
Guide d’installation pratique étape par étape
Matériel nécessaire et préparation du chantier
Avant de commencer, listez le matériel selon le type de pose. Pour une tranchée enterrée, vous aurez besoin d’une mini-pelle ou d’une pelle bêche selon la longueur, de sable fin ou de terre sans cailloux pour le lit de pose, de la gaine TPC adaptée au diamètre requis, d’un grillage avertisseur rouge, et d’une aiguille de tirage ou d’un tire-fil (disponible entre 15 et 50 € selon la longueur). Pour une pose en façade, prévoyez des chevilles adaptées au support, des colliers à vis, des boîtes d’encastrement étanches (IP55 minimum) et des coudes ou courbes selon le tracé.
Mesurez le tracé avec soin et ajoutez 10 à 15 % de longueur supplémentaire pour les courbes, les boîtes de dérivation et les longueurs d’amorçage de chaque côté. Une gaine trop courte ne se rallonge pas proprement sur un conduit enterré.
Repérez impérativement les réseaux existants (eau, gaz, télécoms) avant tout terrassement. En France, l’obligation de déclaration DT-DICT (Déclaration de projet de Travaux / Déclaration d’Intention de Commencement de Travaux) s’applique aux terrassements à partir d’une certaine profondeur et à proximité de réseaux. Le site réseaux-et-canalisations.ineris.fr centralise ces démarches, obligatoires pour les professionnels et fortement recommandées pour les particuliers.
Pose enterrée : les étapes clés
Creusez la tranchée à la profondeur réglementaire : 50 cm minimum en zone piétonne, 80 cm à 1 m sous une voie carrossable. La largeur utile pour une gaine unique est d’environ 15 à 20 cm. Prévoyez 30 cm si vous posez plusieurs gaines en parallèle.
Déposez un lit de sable fin de 10 cm d’épaisseur au fond de la tranchée. Ce lit absorbe les contraintes mécaniques du sol et empêche les cailloux de créer des points de pression sur la paroi de la gaine. Posez ensuite la gaine en évitant les coudes brusques : le rayon de courbure minimal d’une gaine TPC est généralement de 10 fois son diamètre extérieur. Pour une gaine de 63 mm, cela représente un rayon de courbure minimal d’environ 63 cm. Anticiper ces courbes dans le tracé permet d’éviter les blocages lors du tirage.
Recouvrez d’un second lit de sable de 10 cm, posez le grillage avertisseur rouge à 20 cm au-dessus de la gaine, puis remblayez avec la terre extraite, en compactant par passes successives de 20 cm pour éviter les tassements différentiels qui créent des flaches en surface.
Pour tirer les câbles, insérez d’abord l’aiguille de tirage (une sangle plate ou un câble acier souple préinstallé en usine dans certaines gaines, très pratique) depuis une extrémité, attachez les câbles à l’autre extrémité et tirez progressivement. Si la gaine fait plus de 20 m et comporte des coudes, une boîte de tirage intermédiaire facilite considérablement l’opération et est expressément conseillée dans les documents de mise en œuvre Legrand et Hager.
Pose en façade ou apparente : fixation et étanchéité
Tracez le cheminement au cordeau avant de percer, en respectant les règles de croisement verticaux et horizontaux (les gaines doivent longer les arêtes de la pièce, pas couper en diagonale). Sur une façade en enduit ou en brique, utilisez des chevilles d’expansion adaptées au support. Jamais de simples clous de maçonnerie pour du PVC.
Les colliers de fixation se posent tous les 40 à 60 cm sur les tronçons droits, tous les 10 cm avant et après chaque coude ou boîte de raccordement. Un collier trop lâche laisse vibrer le conduit sous le vent. Un collier serré à bloc sur un conduit PVC en plein soleil bloque la dilatation et peut fissurer le tube. Utilisez des colliers avec joint plastique intégré entre le métal et le tube.
Toutes les boîtes de dérivation, prises extérieures et luminaires doivent avoir un indice de protection IP44 minimum pour une façade sous auvent, et IP65 ou IP66 pour une exposition directe aux pluies. Ces chiffres sont indiqués sur le boîtier : le premier chiffre désigne la protection aux solides, le second la protection à l’eau. Un boîtier IP54 posé sous une gouttière défectueuse sera vite mis en défaut.
Une gaine électrique extérieure bien choisie est indispensable pour alimenter en sécurité vos équipements comme une borne d’éclairage extérieur LED, qui doit bénéficier de la même protection contre l’humidité et les UV.
Passage des câbles dans une gaine déjà en place
Si la gaine est déjà posée mais vide (ou partiellement occupée), le tirage de câble supplémentaire est faisable à condition de respecter le taux de remplissage de 50 % mentionné plus haut. Commencez par vérifier si la gaine n’est pas obstruée : introduisez l’aiguille de tirage depuis une extrémité et vérifiez qu’elle ressort de l’autre côté sans résistance anormale.
Si la gaine est déjà occupée par des câbles, le tirage d’un câble supplémentaire nécessite parfois l’usage d’un lubrifiant de câblage (spray ou gel à base de silicone alimentaire, sans solvant). Ces produits réduisent le frottement de 40 à 60 % selon les fabricants, ce qui évite d’endommager l’isolant lors du tirage sur de longues distances ou dans des gaines comportant plusieurs courbes. N’utilisez jamais de savon de Marseille ni de vaseline : ces corps gras dégradent certains matériaux isolants à moyen terme.
Prix, accessoires et où acheter
Tarifs comparatifs par type de gaine (2026)
Les prix varient sensiblement selon le diamètre, la marque et le point de vente. Voici une grille indicative constatée dans les grandes surfaces de bricolage et chez les distributeurs électriques spécialisés courant 2026 :
- Gaine TPC rouge enterrée Ø32 mm : entre 0,30 et 0,55 €/ml en couronne de 50 m.
- Gaine TPC rouge Ø63 mm : entre 0,65 et 1,10 €/ml.
- Gaine ICTA double paroi Ø20 mm : entre 0,45 et 0,80 €/ml.
- Gaine ICTA double paroi Ø40 mm : entre 1,10 et 1,80 €/ml.
- Conduit rigide PVC Ø20 mm (barre de 3 m) : entre 0,40 et 0,65 €/ml.
- Conduit rigide acier galvanisé Ø20 mm : entre 4,50 et 8 €/ml selon traitement.
- Gaine annelée renforcée double paroi type DuoGliss Ø50 mm : entre 2,20 et 3,50 €/ml.
Ces tarifs s’entendent hors accessoires (colliers, coudes, manchons, boîtes). Le coût total d’une installation complète doit intégrer les accessoires, qui représentent souvent 20 à 35 % du coût total du conduit pour une pose en façade.
Accessoires indispensables à ne pas oublier
Un chantier de pose de gaines extérieures bien préparé nécessite plusieurs familles d’accessoires :
- Coudes préformés et courbes : évitent les pliages à la main qui réduisent le diamètre intérieur utile.
- Manchons de jonction : raccordent deux tronçons de gaine de façon étanche. Préférez des manchons avec joint intégré plutôt que les simples manchons à friction pour l’extérieur.
- Boîtes de tirage : obligatoires tous les 15 à 20 m sur les longues gaines enterrées ou comportant plusieurs coudes, elles facilitent le tirage et permettent une maintenance ultérieure.
- Presse-étoupes : assurent l’étanchéité à l’entrée des boîtiers électriques. Leur diamètre doit correspondre exactement au câble utilisé.
- Grillage avertisseur rouge : obligatoire en pose enterrée, vendu en rouleaux de 100 m à environ 25-40 €.
- Film de bande de signalisation : complément utile pour signaler la présence d’une gaine lors de fouilles ultérieures.
Où acheter au meilleur prix
Les grandes surfaces de bricolage (Leroy Merlin, Brico Dépôt, Bricomarché) offrent les gammes les plus accessibles aux particuliers, avec des prix compétitifs sur les gaines TPC standard. Mais leur offre en gaines haute résistance ou à spécifications techniques poussées reste limitée.
Les distributeurs électricité professionnels (Rexel, Sonepar, Réseau Pro) proposent une gamme bien plus complète et des prix compétitifs pour les achats en volume, avec des conseils techniques souvent de meilleure qualité. Certains accueillent les particuliers sur présentation d’une demande, mais leur cœur de cible reste le professionnel.
Les plateformes en ligne spécialisées permettent des comparaisons rapides, mais vérifiez toujours la présence du marquage CE, du nom de fabricant clairement identifié et de la classe de résistance sur la fiche produit. Une gaine à 0,15 €/ml sans certification visible est une fausse économie sur une installation censée durer 20 à 30 ans.
La différence entre une installation extérieure qui tient 5 ans et une qui en dure 30 tient souvent à 3 décisions : le bon type de gaine, la bonne profondeur d’enterrement et des raccords vraiment étanches. Ces choix coûtent rarement plus cher au départ, mais leur absence se paie cash au moment d’une rénovation.
FAQ : gaine électrique extérieure, choix et installation
Quelle gaine électrique choisir pour un passage enterré dans le jardin?
Pour enterrer des câbles dans le jardin, la gaine TPC rouge en polyéthylène haute densité est la solution adaptée. Diamètre minimal de 40 mm pour un câble de 6 mm², profondeur minimale de 50 cm en zone piétonne. Posez un lit de sable sous et sur la gaine, et n’oubliez pas le grillage avertisseur rouge à 20 cm au-dessus.
Quelle est la différence concrète entre un fourreau et une gaine?
Le terme fourreau désigne généralement les conduits annelés de gros diamètre (40 mm et plus) conçus pour l’enterrement, fabriqués en PEHD et classés en pression d’écrasement. La gaine recouvre une gamme plus large incluant les conduits d’intérieur. En extérieur, les fourreaux ont typiquement un diamètre entre 40 et 160 mm, contre 16 à 63 mm pour les gaines intérieures standard.
Peut-on utiliser une gaine intérieure temporairement à l’extérieur?
Non, même temporairement. Une gaine ICA ou ICL classique non stabilisée UV se fragilise en quelques semaines en pleine exposition solaire, et son IP ne garantit pas l’étanchéité sous des pluies battantes. Une installation « provisoire » tend à durer bien plus longtemps que prévu. Prenez d’emblée le bon conduit extérieur pour éviter un risque électrique ou une reprise coûteuse.
Comment protéger efficacement un câble électrique le long d’une façade?
Posez un conduit rigide PVC stabilisé UV de diamètre adapté, fixé avec des colliers tous les 50 cm et des coudes préformés aux angles. Utilisez des boîtes de dérivation IP65 pour toute jonction exposée aux pluies. Si la façade est dans un environnement littoral, préférez des conduits PEHD et des fixations inox pour éviter la corrosion accélérée par le sel.
Quelle durée de vie réelle pour une gaine électrique extérieure?
Une gaine TPC enterrée en PEHD de qualité dure typiquement 20 à 30 ans dans des conditions normales, parfois plus dans un sol peu agressif. Un conduit PVC rigide en façade stabilisé UV tient 15 à 25 ans selon l’exposition solaire. Les gaines bon marché sans certification peuvent se fragiliser en 5 à 8 ans, justifiant la prudence sur les achats sans marquage clair.
Faut-il une gaine spéciale étanche près d’un point d’eau extérieur?
Pas une gaine différente, mais une boîte de dérivation et des presse-étoupes IP66 minimum aux raccordements. La gaine elle-même doit être continue jusqu’aux boîtiers sans jonction à nu dans les zones de projection. Près d’une piscine ou d’un spa, les volumes de sécurité définis par la norme NF C 15-100 imposent des contraintes supplémentaires sur les équipements connectés, consultez un électricien pour ces cas spécifiques.
